產品介紹

輸送過程中可實現物料的篩選、干燥、加溫、冷卻等工藝

ZPS振動輸送機采用振動電機作為振動源，使物料被拋起并向前運動，可分為開放式和封閉式，輸送形式可分為槽式或管式輸送，振動輸送機電機安裝位置可在上側、下側或兩側，可輸送各種常溫、普通物料，頁可以輸送高溫、有毒等非常規物料，在輸送過程中可實現對物料的篩選、冷卻、干燥、加溫等工藝要求。

振動輸送機分類

產品分類展示

①慣性振動輸送機：是由偏心塊、主軸、料槽等這些組成的，一般是中等的頻率和振幅。輸送槽為u型槽和管型兩種，槽底可改為傾斜式，槽可加蓋，可制成一點進料多點排料，成多點進料一點排料一點排料，排料口可為直式、側斜式或下彎式，排料口可設置形式閘門，可設置多層輸送或加層篩網。配用變頻調速器，可實現運行中調速。

②偏心連桿式振動輸送機：是由偏心軸、連桿、彈簧和料槽等這些組成的，一般是低頻率、大振幅，或者是中等的頻率和振幅，適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝，尤其適用于難輸送的細粉物料，如粉煤灰、水泥、煤粉、金剛砂等。

突出優勢

1、輸送量大，隔熱效果好。不需要冷卻裝置，耗電僅為一般輸送設備的20-50％。

2、單機輸送距離可達20米，多機軟連接可隨需要任意延長，并可向上≤10°傾斜輸送。

3、可以多口進、卸料，還可通槽給料。適宜于水泥熟料及礦渣庫底、庫頂輸送。

4、既可全封閉輸送，消除粉塵，也可敞開輸送，并可同時隔熱輸送不同的物料。

5、結構簡單，調試容易，啟動、停機迅速，運轉平穩，隔振性能好，噪音小，槽體磨損極小。

細節與結構

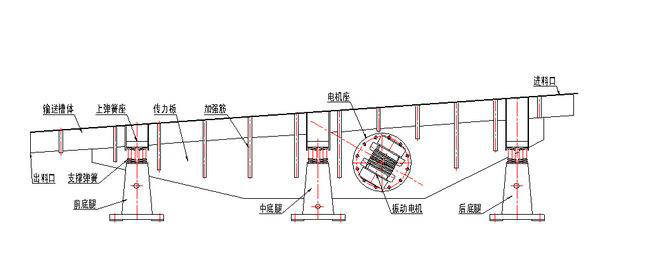

振動輸送機結構圖

振動輸送機主要由槽體、槽架、底架、主振簧、導向板、隔振簧、驅動裝置及進出料口等組成。

輸送槽：用于輸送物料。

主振簧：支撐輸送槽，通常是傾斜安裝，主要是用于系統的動能和勢能相互轉化，有效地利用振動能量。

隔振簧：緩沖振動，減少傳給基礎或結構架的動載荷。

導向板：對槽體和底架的振動起到導向的作用。

驅動裝置：主要采用振動電機作為激振源，利用料槽振動來實現對物料的輸送。

工作原理

振動輸送機采用兩臺振動電機作為激振源，運用自同步原理，當兩天振動電機反向轉動，使輸送機底部平衡架產生往復運動，經過主振簧與導向板簧的作用帶動上部輸送槽振動，從而實現對物料的輸送。

振動輸送機工作原理

技術參數

型號		輸送能力 (t/h)	輸送距離（m）	輸送顆粒（mm）	雙振幅（mm）	頻率（次/min）	功率（kw）	電流（A）	基礎垂直動載荷（N）	重量（kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

外形尺寸

振動輸送機圖紙

型號		L	L1	L2	L3	b	b1	b2	b3	h	h1	h2	a	a1
ZPS-3	Ⅰ	3260	1310	3000	300	998	490	300	400	1000	120	80	180	280
	Ⅱ	3280	1310	3000	300	1098	590	400	500	1040	150	90	200	300
	Ⅲ	3330	1310	3000	300	1198	690	500	600	1080	180	100	250	350
ZPS-4	Ⅰ	4260	2160	4000	500	998	490	300	400	1000	120	80	180	280
	Ⅱ	4280	2160	4000	500	1098	590	400	500	1040	150	90	200	300
	Ⅲ	4330	2160	4000	500	1198	690	500	600	1080	180	100	250	350
ZPS-5	Ⅰ	5260	3600	5000	650	1150	490	300	400	1050	120	80	180	280
	Ⅱ	5280	3600	5000	650	1250	590	400	500	1100	150	90	200	300
	Ⅲ	5330	3600	5000	650	1350	690	500	600	1130	180	100	250	350
ZPS-6	Ⅰ	6260	4400	6000	700	1150	490	300	400	1050	150	80	180	280
	Ⅱ	6280	4400	6000	700	1250	590	400	500	1100	180	90	200	300
	Ⅲ	6330	4400	6000	700	1350	690	500	600	1130	200	100	250	350
ZPS-7	Ⅰ	7260	5000	7000	800	1150	490	300	400	1080	150	80	180	280
	Ⅱ	7280	5000	7000	800	1290	600	400	500	1130	200	90	200	300
	Ⅲ	7330	5000	7000	800	1390	700	500	600	1150	200	100	250	350
ZPS-8	Ⅰ	8260	5500	8000	985	1190	500	300	400	1180	150	80	180	280
	Ⅱ	8280	5500	8000	985	1290	600	400	500	1150	180	90	200	300
	Ⅲ	8330	5500	8000	800	1390	700	500	600	1180	200	100	250	350
ZPS-9	Ⅰ	9260	6000	9000	1200	1190	500	300	400	1180	150	80	180	280
	Ⅱ	9280	6000	9000	1200	1390	700	400	500	1180	180	90	200	300
	Ⅲ	9330	6000	9000	1200	1490	800	500	600	1220	200	100	250	350

應用行業

振動輸送機主要應用于食品、化工、醫藥、建材、冶金、煤炭等行業粉狀、粒狀、塊狀及其混合物輸送，也能對灼熱的、易燃易爆、粉塵量大的物料密封性輸送，在物料輸送過程中，能同時完成篩分、脫水、冷卻等作業。

購前須知

關于型號：如果我們的產品型號無法滿足您的要求，可隨時咨詢我客服，我們會根據您的需求為您定制產品

關于物流：專人負責產品物流跟蹤，確定和督促貨物能夠及時到達用戶現場

關于安裝：所有產品都是由大漢機械技術人員組裝后發貨，用戶收貨后即可使用

關于退換：因質量、性能等原因造成的損失，大漢承諾將免費退換，整機保修1年，質保期內免費維護

振動輸送機安裝與調試

1、輸送機可水平安裝，也可按要求在0～－12°范圍內（"－"號表示出料端下降）安裝。

2、振動電機和輸送槽的連接要牢固。

3、輸送槽直線度偏差不應大于3/1000且10m長不超過5-8mm。縱向不水平度大于1/1000橫向水平度偏差不應大于0.5/1000.

4、輸送槽法蘭連接精密牢固，不加軟墊，且于物料接觸處錯位不應大于0.5mm。

3、開機前應檢查兩臺振動電機的可調偏心塊與固定偏心塊夾角是否一致，如不一致，調到一致，并將其緊固螺栓擰緊。

4、試起動觀察兩臺振動電機是否轉向相反，若不是轉向相反，則調換任意一臺振動電機的任意兩相接線。

5、開機后觀察機體不得有橫向擺動，電機電流要符合要求，整機無異常聲響。

購前須知：

問振動輸送機如何選型？: 答需要考慮物料的性質、空間大小、環境溫度、防塵要求等，具體可咨詢大漢振動輸送機廠家。

問振動輸送機振幅大概多少？: 答4-7mm，振幅的大小是指振動篩激振力大小的，不同的物料需要的振幅是不一樣的。

問振動輸送機傾角多少度？: 答向上傾角不大于15°～17°、向下傾角不大于15°～20°

問怎么提高振動給料機輸送速度？: 答①出廠時一定要對相位差進行調節合適，具體可咨詢廠家。②控制好物料的投放量和陣力幅度，達到和諧的程度為宜。③調節好阻尼，看輸送機的物料流動速度，調節阻尼，調節到合適位置。

問怎么解決振動輸送機軟連接漏料？: 答當振動輸送機中的軟連接出現漏料這一問題時，不建議自行維修和解決，因為可能會導致新問題，或造成設備的損壞。所以，是建議由生產廠家來進行維修。
