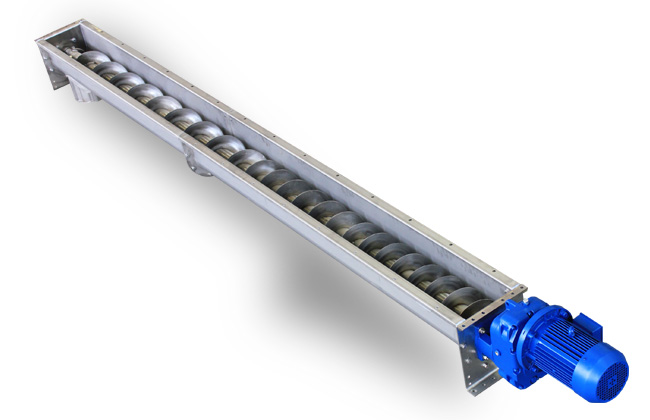

產品介紹

污泥無軸螺旋輸送機簡稱污泥螺旋輸送機，用于處理和輸送脫水污泥、來自市政污水處理過程、住宅污水預處理廠或牲畜廢物應用（如糞便處理系統）的污泥，由于沒有中間軸承，提供了??一個不堵塞的輸送表面，消除污泥和泥漿的堆積，并確保無障礙物料處理。全封閉可防止任何材料泄漏，帶有適當墊圈的罐蓋可實現無異味操作，并形成屏障以防止任何大氣介質進入系統。

現場視頻

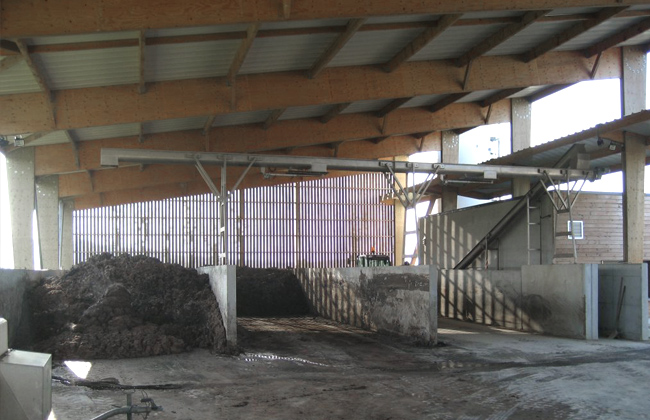

水平輸送烘干后的污泥

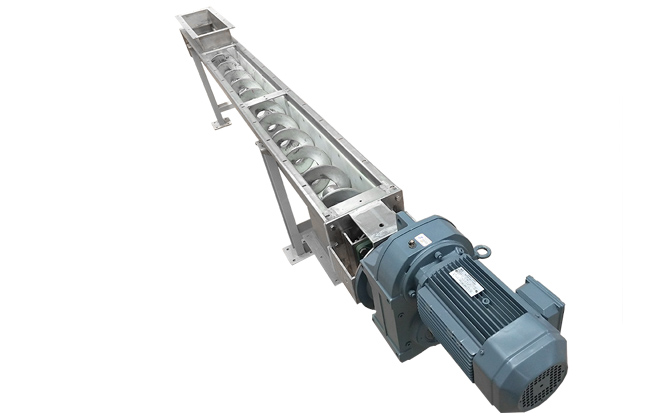

輸送污水廠污泥

突出優勢

1、不容易堆積、堵塞：污泥中雜質多，流動性差。污泥螺旋輸送機采用無中心軸設計，采用柔性整體鋼螺旋推進污泥。抗纏繞性強，不會造成物料堵塞。

2、輸送量大：污泥主要用于對輸送能力有一定要求的行業，如大型污水處理廠。單臺輸送機輸送長度可達60米，輸送能力是普通螺旋輸送機的1.5倍。

3、無漏料、無異味：污泥含水量高，污染嚴重，易產生滲濾液，臭氣外溢，污泥螺旋輸送機帶有適當墊圈的槽蓋可實現無味操作并形成屏障，防止任何大氣介質進入系統，可保證環境衛生和所送物料不受污染、無異味外泄、保證了輸送環境的衛生。

4、 靈活的布局：可根據輸送場地采用不同的布置方式。可水平或小傾角輸送，傾角不大于25°。

5、使用壽命長：由于沒有中間軸，所有的力都在葉片上，因此要求葉片有足夠的強度和剛度，葉片厚度不小于20mm，螺旋葉片高度不小于大于80mm，可大大延長使用壽命。

6、維護成本低：輸送物料時，葉片由摩擦殼完成，因此殼需要很強的抗摩擦力，加裝襯板可防止螺旋體與殼直接接觸，減少維修成本。

技術參數

型號	規格 (螺旋直徑D)	螺旋轉速 (rpm)	各安裝角度下輸送能力 (m3/h)			輸送長度在10m內的功率 (KW)
			0°	20°	30°
WLS-225	225mm	19	2.5	1.8	1.2	1.5
WLS-250	250mm		2.8	2.0	1.5	1.5
WLS-320	320mm		5.2	4.1	3.0	2.2
WLS-360	360mm		19	9.6	6.9	4.2	2.2
WLS-400	400mm		13.6	9.8	6.3	3

工作原理

污泥無軸螺旋輸送機原理視頻

當污泥排到u型槽上供料口時，即污泥經過螺旋傳動從u型槽底部的出口排出。污泥在作業時就像一個固定的螺母，無軸螺絲就像旋轉的螺栓，螺栓的接連旋轉能夠驅動螺母的一端到另一端，水平裝置的無軸螺旋輸送機能夠用兩臺壓濾機和一臺離心機同時搜集處理過的污泥，并將其運送到下一個工序。

產品結構

污泥無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

1、驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

2、機殼：機殼為U型，上部加防雨型機蓋，材質有不銹鋼或碳鋼。

3、無軸螺旋體：材質為不銹鋼或碳鋼。

4、槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

應用場景

污泥無軸螺旋輸送機是一種用于處理污泥和固體廢物的特殊輸送設備。以下是污泥無軸螺旋輸送機的一些應用場景：

污水處理廠：污泥無軸螺旋輸送機常用于污水處理廠中的污泥處理過程。它可以將污泥從沉淀池或濃縮池中輸送到污泥干化設備或污泥濃縮機，實現污泥的處理和減量化。

污泥干化：在污泥干化過程中，污泥無軸螺旋輸送機用于將濕污泥從干化設備中的進料口輸送到干燥機或熱解爐等設備中。它能夠穩定、均勻地輸送污泥，確保干化過程的高效運行。

廢物處理：污泥無軸螺旋輸送機也被廣泛應用于固體廢物處理領域。它可以用于輸送廢物顆粒、破碎物料、廢棄物等，幫助實現廢物的分類、轉運和處理。

工業應用：污泥無軸螺旋輸送機在一些工業領域也有應用，例如化工廠、制藥廠、紙漿廠等。它可以用于輸送粉末、顆粒狀物料或混合物，滿足工業生產中的輸送需求。

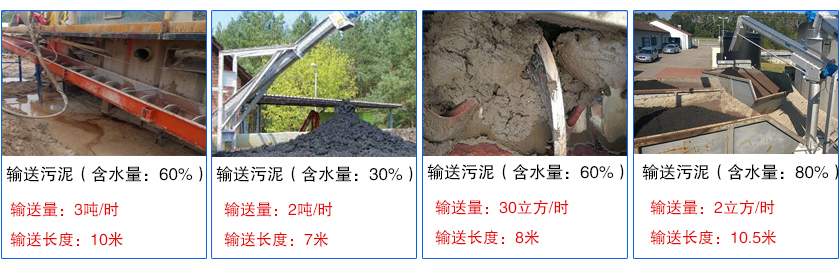

客戶案例

污泥無軸螺旋輸送機選型須知

1、輸送產品和產量：污泥其實也是有干濕分類的，針對不同屬性的污泥物料，所選擇的螺旋輸送機也是不同的。干污泥對密封性要求比較高，可防止輸送過程中出現粉塵，那么濕污泥的話，相對纏繞性強，所以在設計上也是有所區別的。

不同輸送量對應不同型號，產量越大，選擇的污泥螺旋輸送機型號也就越大。

2、輸送速度：一般情況下，速度不宜過快，以防增大動力載荷。

3、用戶要求：選擇的污泥無軸螺旋輸送機不同型號下的物料粒度粗細不同，所以需要根據用戶需要的物料粒度，選擇對應型號的設備。

安裝和調試

1、輸送角度

一般情況下，安放布置為水平放置，也可以?xún)A斜放置，但傾斜角度一般不超過25°。

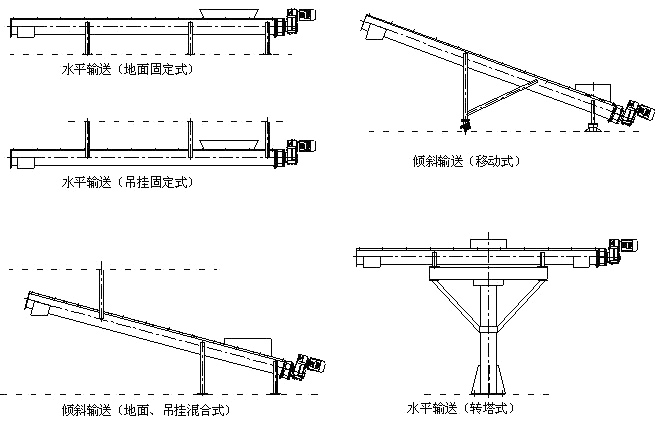

2、安裝方式

大漢公司污泥無軸螺旋輸送機根據需要可提供吊掛式；地面、吊掛混合式；移動式以及可繞進料口軸線回轉式、轉塔式。

2、設備使用要求：

a、螺旋機應無負荷起動，即在機殼內沒有物料時起動，起動后方能向螺旋機給料。

b、螺旋機初始給料時，應逐步增加給料量直至達到額定輸送能力，給料應均勻，否則容易造成輸送物料的積塞，驅動裝置的過載，使整臺機器損壞。

c、為了保證螺旋機無負荷起動的要求，輸送機在停車前應停止加料，等機殼內物料完全輸送完畢后方可停止運轉。

d、被輸送物料內不得混入堅硬的大塊物料，避免螺旋卡死而造成螺旋機的損壞。

e、在使用中經常檢測螺旋機各部分的工作狀態、注意各緊固件是否松動，如果發現機件松動，則應立即擰緊螺釘，使之重新堅固。
